桂林鸿程废渣磨粉设备厂了解到，广西某建材公司利用当地电厂和钢铁厂产生的粉煤灰和炉渣、水淬渣、锰渣等工业废渣进行综合利用，经过经精细研磨、搅拌生产年产80万吨具有优良商业价值的混凝土用复合掺合料，项目选址位于广西百色市平果市工业区，本项目为一般工业固体废物的综合利用。根据《广西工业产业结 构调整指导目录（2021 年本）》，本项目不属于目录中的限制类、 淘汰类、禁止类项目，且该目录鼓励类产业原则上只列国家产业结构 调整目录和西部地区鼓励类产业目录之外，符合广西实际、迫切需要 的非限制类和淘汰类产业。本项目属于《产业结构调整指导目录（2024 年本）》中鼓励类项目，符合广西工业产业政策要求。 项目已取得平果市发展和改革局的备案证明，项目已进入环评阶段近期投产。

    一、 混凝土复合掺合料原材料的技术指标要求：

    1、粉煤灰：粉煤灰是燃煤燃烧所产生烟气灰分中的细微固体颗粒物，经除尘器补集下来得到的固体废物。粉煤灰的主要氧化物组成为：SiO2、Al2O3、FeO、Fe2O3、CaO、MgO、K2O、Na2O 等。比重在 1.95~2.36g/cm3 之间，松干密度在 450~700kg/m3范围内，比表面积在 220~588m2/kg 之间，吸水量 89%～130%，28D 抗压强度比37%～85%。粉末状，热值在 500 大卡/kg 左右。

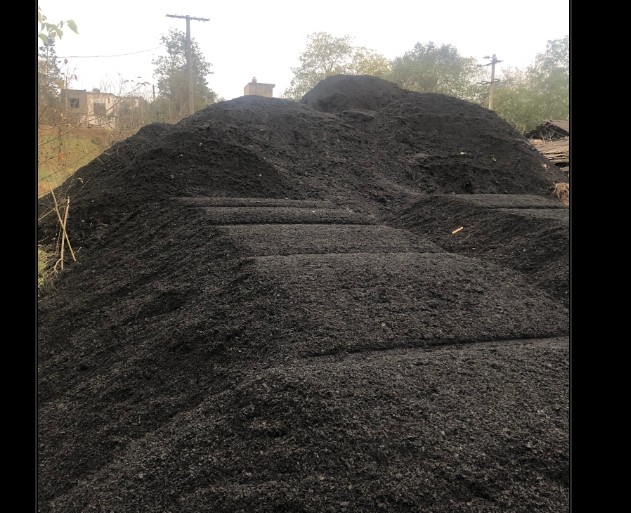

   2、炉底渣：本项目选用的炉底渣为燃煤锅炉或者燃煤电厂的循环流化床产生的炉渣。进厂前预处理到<20mm 的规格。

   3、脱硫石膏：脱硫石膏又称排烟脱硫石膏、硫石膏或 FGD 石膏，主要成分和天然石膏一样，为二水硫酸钙 CaSO4·2H2O，含量≥93%。脱硫石膏是燃煤或油的工业企业在治理烟气中的二氧化硫后而得到的工业副产石膏。

   4、锰渣：锰渣为电解金属锰生产过程产生的压滤渣，是锰矿粉经过硫酸酸浸、氧化中和、净化后再经过固液分离后的产物。百色市锰矿资源丰富，锰渣产生量大，目前多以填埋堆存处置为主。

  5、水淬渣：本项目选用的水淬渣为矿热炉法冶炼不同碳含量的碳素铬铁合金时排放的外观呈灰黑色的冶金废渣，也称为冶金铬铁渣。通常炉渣经过水淬工序形成1-20mm 左右粒化渣。冶金铬铁渣具有硬度大，熔点高的性质，能耐 1900～2000℃高温，现多用作建筑材料。铬铁渣的主要成分为三氧化二铬、氧化硅、氧化镁、氧化铝、氧化钙和氧化铁，各氧化物含量范围如下：Cr2O3含量：3~5%，SiO2含量：28~34%，Al2O3含量：20~25% MgO含量：25~30% Fe2O3含量：1~3% CaO含量：1~5%

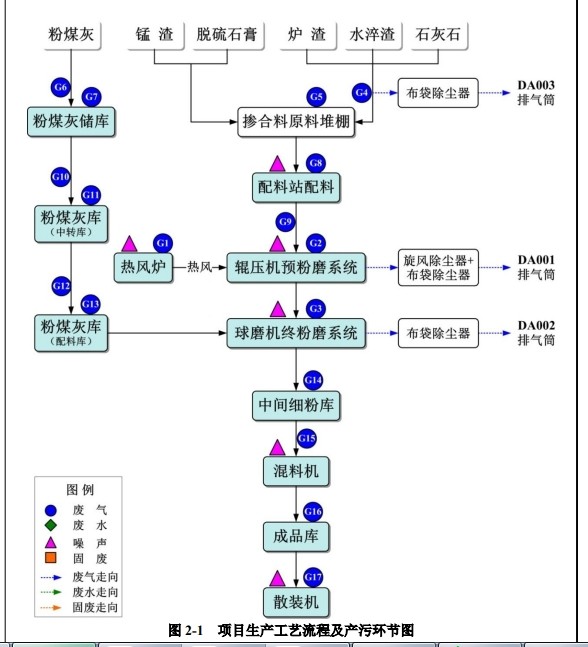

    二、电厂废渣生产复合掺合料的生产线主要工艺设备有：1 套配料系统、1 套辊压机联合粉磨系统、1 套热风炉供热系统、1 台混料机。生产工艺流程如下图：

   电厂钢厂废渣生产混凝土复合掺合料，具有广泛的应用前景和显著的优势，复合掺合料能部分或完全替代水泥，降低工程成本，通过填充水泥颗粒间的空隙，提高混凝土的密实度和强度。通过二次水化反应，进一步提高混凝土的后期强度，使用复合掺合料有利于减少水泥用量，降低能耗和碳排放，符合绿色建筑和可持续发展的要求。在未来的混凝土工程中，复合掺合料的应用将会更加广泛和深入。

     在电厂钢厂废渣生产混凝土复合掺合料生产工艺工程中，原材料的磨粉是一项重要的工艺，桂林鸿程自主研发生产的雷蒙磨粉机、立式磨粉机、超细立式磨粉机、节能环?；饭跄シ刍?，可将原料开法研磨至80-2500目应用于对应下游行业，桂林鸿程磨粉机建三至今30余年，磨机荣获100余项技术专利，磨机目前服务5000+企业，在矿渣、固废深加工领域磨机研磨技术成熟、磨机运行稳定、易损件经久耐用使用寿命长，获得了业内多家固废深加工企业的高度认可，了解矿石、矿渣、固废磨粉成套设备技术工艺、技术参数、价格方案，欢迎联系姚工进行咨询，联系电话：18878317068
